晶种相当于给结晶过程提供了一个“模板”或“标准答案”。当溶液中存在晶种时，溶质分子倾向于优先在晶种表面沉积生长，而非重新成核。这一过程使结晶从“随机探索”转变为“定向生长”，从而：

▪锁定晶型：晶种预先确定了目标晶型，避免自然成核时可能出现的混晶或转晶；

▪控制粒径：通过调整晶种加入量和生长条件，可以精确调控最终晶体的粒径分布；

▪改善形貌：晶种形态影响后续生长方向，定向选择晶种晶癖可改善晶体形貌。

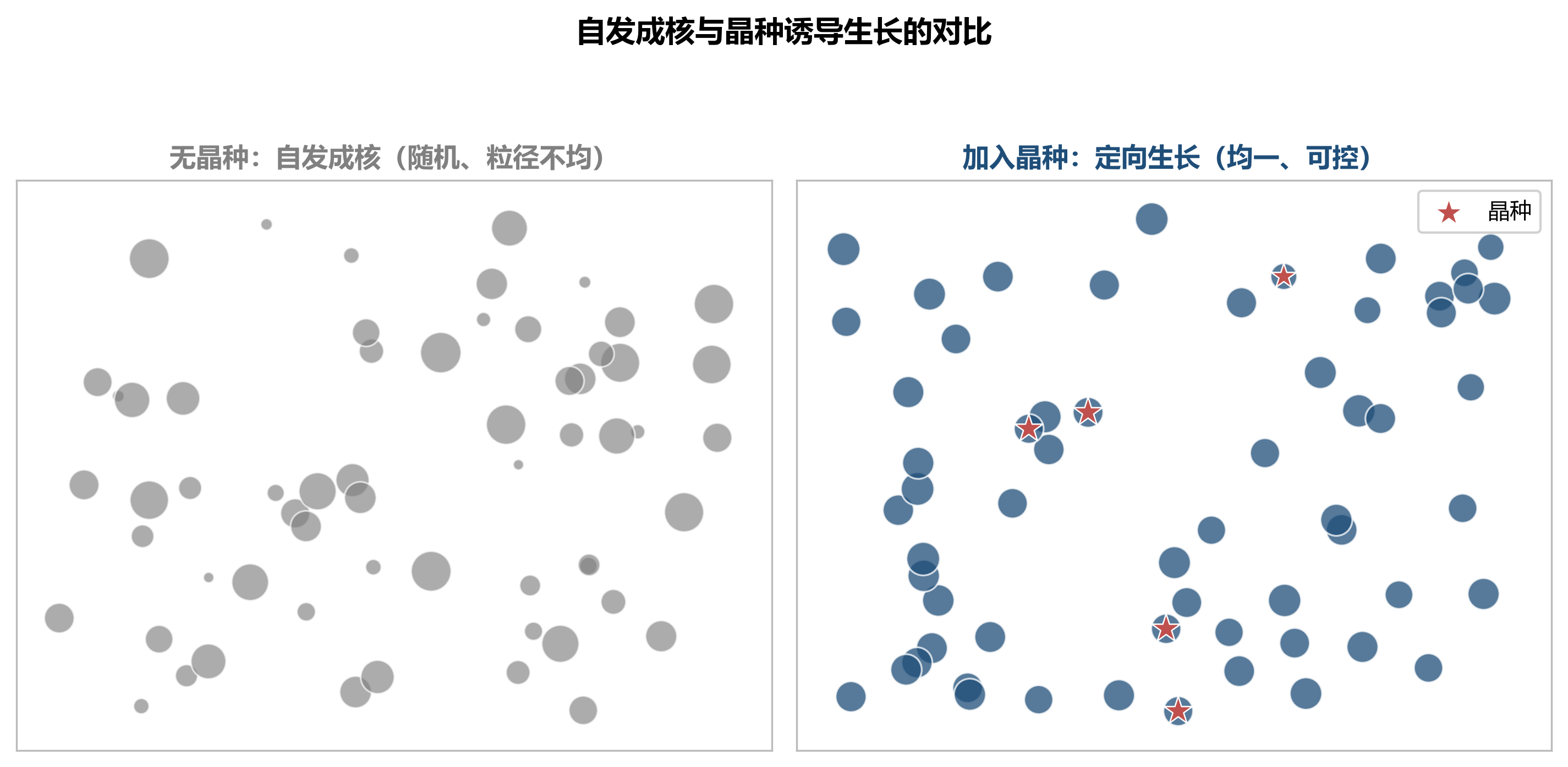

图 1 自发成核与晶种诱导生长对粒径均一性的影响

晶种并非简单地“往溶液里丢几颗晶体”。晶种的质量直接影响结晶过程的成败。高质量晶种应具备：

▪高晶型纯度：晶种必须为单一目标晶型，无混晶或杂晶；若是溶剂化物晶种，需进行溶剂合物晶种的稳定性研究；

▪窄粒径分布：晶种粒径均匀，避免因晶种尺寸差异导致生长不均；

▪良好的表面活性：晶种表面应无污染、无无定型层，确保晶种表面能一致，有利于溶质均匀沉积。

实践中，晶种通常通过以下方式制备和活化：

▪对市售或自制的目标晶型进行研磨、筛分，获得特定粒径范围的晶种；

▪采用“晶种老化”处理，使晶种表面趋于稳定，消除表面缺陷；

▪在惰性溶剂中预先分散晶种，防止晶种团聚，即加入晶种的混悬液。

晶种加入的时机是结晶工艺控制的关键参数，直接影响晶种是否有效。

▪介稳区：指溶液达到过饱和状态但尚未发生自发成核的区域。在介稳区内，成核速率极低，是加入晶种的最佳窗口；

▪加入过早（过饱和度不足）：晶种可能被溶解，无法发挥诱导作用；

▪加入过晚（过饱和度已超出介稳区）：溶液中已发生大量自发成核，晶种失去控制意义。

因此，精确测定体系的介稳区宽度，是晶种工艺设计的前提。通常通过以下方法确定介稳区：

▪冷却法：测量不同降温速率下溶液出现晶核的温度；

▪反溶剂法：测量不同反溶剂添加速率下溶液出现晶核的时间；

▪在线检测：利用 FBRM 或浊度仪实时监测溶液状态，精确定位介稳区边界。

图 2 介稳区与晶种加入窗口示意图

晶种量（即晶种质量相对于溶质总质量的比例）同样是关键参数：

▪晶种量过少：晶种提供的生长表面积不足，溶液仍可能发生自发成核，导致粒径分布宽化；

▪晶种量过多：生长表面积过大，晶体生长速率变慢，可能导致生长时间延长，工艺效率降低。

通常，晶种量在 0.1%～5% 之间（以溶质总质量计），具体比例需根据 API 特性、目标粒径和工艺条件优化确定。高晶种量有利于获得更窄的粒径分布，但需权衡生长速率和工艺经济性。

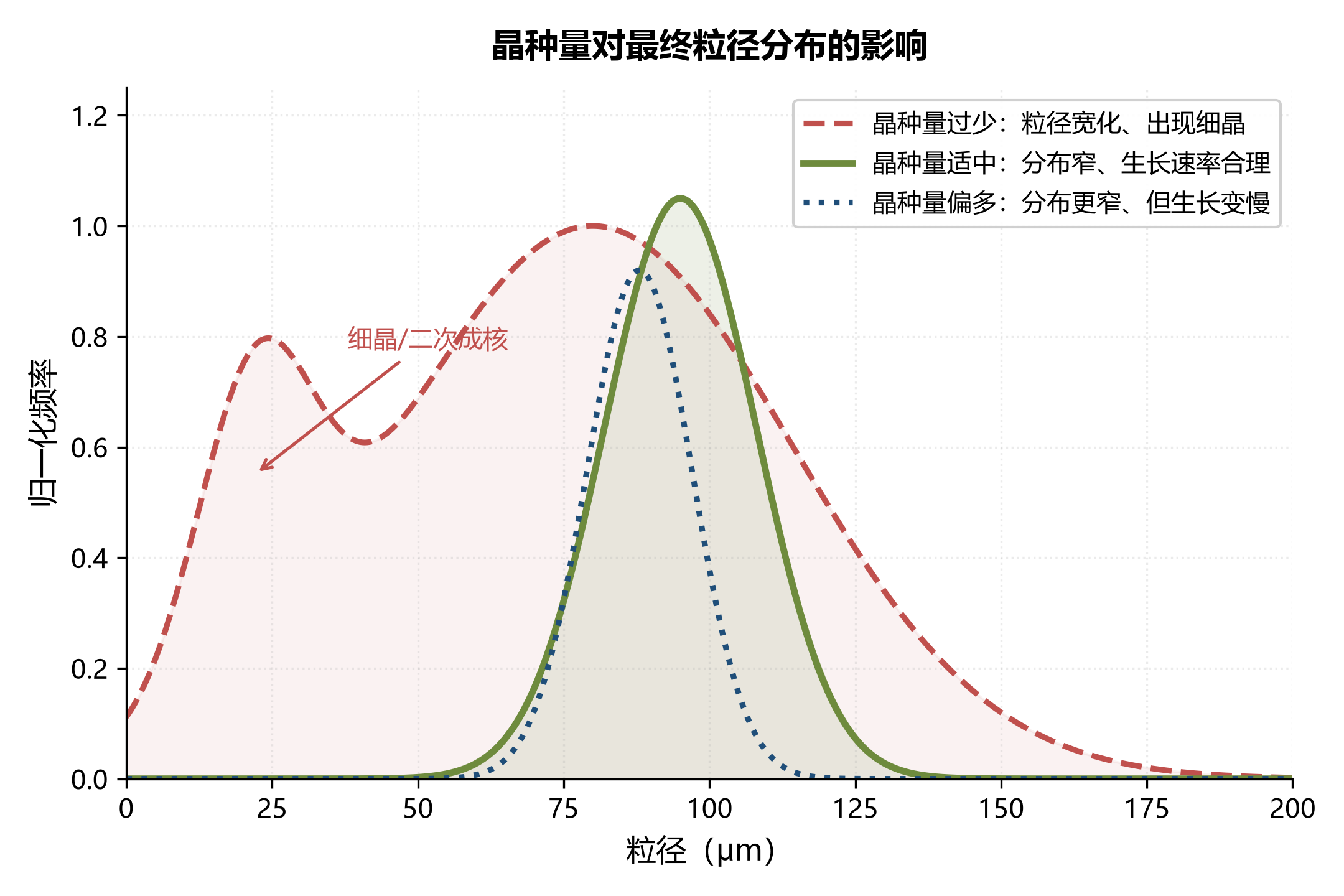

图 3 晶种量对最终粒径分布的影响

在实际生产中，晶种技术已被成功应用于多种呼吸类原料药的结晶工艺优化：

▪案例 1：一种 β2 受体激动剂原料药，原工艺自然结晶导致批间粒径分布宽（D50 波动＞30%），引入优化后的晶种后，批间 D50 波动控制在 5% 以内，且晶型纯度从 95% 提升至 99% 以上；

▪案例 2：一种抗胆碱能药原料药，晶种配合梯度降温工艺，成功将针状晶癖转变为块状晶癖，显著改善了粒子的空气动力学性能。
